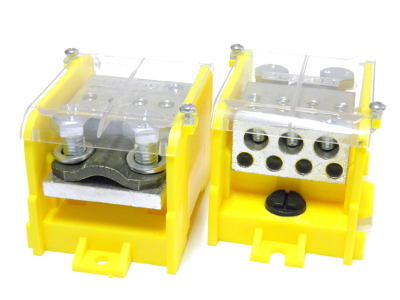

Wysokoprądowy blok rozdzielczy Al/Cu 250A/TS 35/do podłoża, 120mm²/3x25mm²/4x10mm²

WBR 250A w.3

Norma	IEC 60947-7-1
Przekrój znamionowy (wejście)	1xAl/Cu 35...120mm²
Przekrój znamionowy (wyjście)	3xAl/Cu 4...25mm² 4xAl/Cu 1,5...10mm²
Napięcie znamionowe	690V
Prąd znamionowy	250A
Szerokość	56mm
Wysokość	51mm
Długość	79mm
Wkręt-śruba dociskowa	2xM8 / śruby bez łba 3xM8/4xM5
Moment obrotowy dokręcania	1,5Nm(1,5mm²) 2,5Nm(2,5mm²) 5Nm(4-6mm²) 7Nm(10-16mm²) 12Nm(25-35mm²) 18Nm(50-70mm²) 22Nm(95-120mm²)
Wymiar/średnica otworu w zacisku (wejście)	22/19mm
Wymiar/średnica otworu w zacisku (wyjście)	9mm 5,7mm
Mocowanie	do podłoża/TS 35
