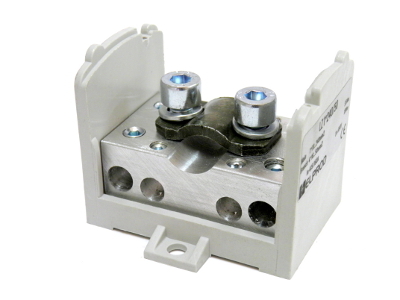

Odgałęźnik jednotorowy Al/Cu 120mm²/8x16mm²/do podłoża

LZ 1x120/16

Norma	IEC 60998-2-1
Przekrój znamionowy (główny)	120mm²
Przekrój znamionowy (odgałęźny)	16mm²
Napięcie znamionowe	690V
Prąd znamionowy (główny)	269A
Prąd znamionowy (odgałęźny)	76A
Przyłączalność znamionowa drutu (główna)	1xAl/Cu 70...120mm²
Przyłączalność znamionowa drutu (odgałęźna)	8xAl/Cu 2,5...16mm²
Przyłączalność znamionowa linki (główna)	1xAl/Cu 70...95mm²
Przyłączalność znamionowa linki (odgałęźna)	8xAl/Cu 4...10mm²
Szerokość	70mm
Wysokość	59mm
Długość	66mm
Moment obrotowy dokręcania (główny)	26Nm
Moment obrotowy dokręcania (odgałęźny)	7Nm
Długość odizolowania (główna)	23mm
Długość odizolowania (odgałęźna)	12mm
Mocowanie	do podłoża
